Questão
2018
FGV
Companhia Pernambucana de Saneamento
Analista de Saneamento - Especialidade - Engenheiro Civil (COMPESA PE)
VER HISTÓRICO DE RESPOSTAS
viga-engastada-livre44b3ccf1b5

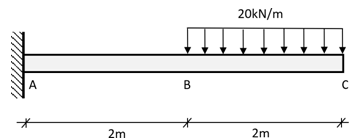

A viga engastada e livre apresentada a seguir, está submetida a um carregamento vertical uniformemente distribuído no trecho BC do balanço. Desconsidere o peso próprio da viga em comparação a essa solicitação.



Sobre o diagrama do esforço cortante (DEC) na viga, é correto afirmar que
A
o trecho AB possui esforço cortante nulo.
B
o trecho BC possui esforço cortante constante.
C
no trecho AB é constante e igual a 40kN.
D
no trecho BC varia linearmente de zero a 20kN.
E
no trecho BC varia segundo um polinômio do 2º grau.
