Questão
2014
MAGNUS
Instituto Nacional de Educação de Surdos
Engenheiro Civil (INES)
VER HISTÓRICO DE RESPOSTAS
viga-continua4737a7b02c

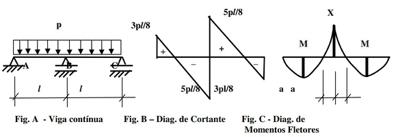

Uma viga contínua e simétrica representada abaixo na figura A está submetida a uma carga uniformemente distribuída p nos dois vãos de comprimento l. Os diagramas esquemáticos de força cortante e momento fletor estão apresentados respectivamente nas figuras B e C. Sobre essa estrutura é INCORRETO afirmar:


A
O diagrama de momentos fletores negativos se anula a uma distância a = l / 4 para cada lado do apoio B.
B
O momento fletor negativo sobre o apoio B é X = pl²  / 8 (fig. C).
C
O momento fletor máximo positivo no vão AB é M = pl ² / 14,22 (fig. C).
D
O momento fletor máximo positivo no vão AB ocorre a (5l ) / 8 do ponto A.
E
A força cortante máxima ocorre no meio da barra e vale 5pl/8.
