Uma usina termelétrica a ciclo combinado usa turbinas a gás (ou outro combustível) e a vapor, associadas em uma única planta, ambas gerando energia elétrica a partir da queima do mesmo combustível. Os principais componentes de uma usina

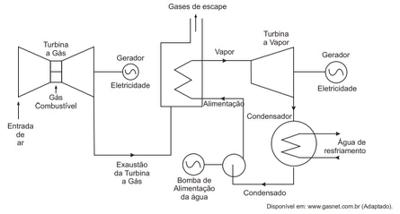

a ciclo combinado, que utiliza gás como combustível, são Turbina a Gás, Caldeira de Recuperação de Calor e Turbina a Vapor. A figura abaixo apresenta o fluxograma para um dos possíveis arranjos de uma termelétrica a ciclo combinado.
A esse respeito, considere as afirmativas.
I – Um dos objetivos da elaboração de um fluxograma de processo é apresentar a sequência coordenada das conversões químicas e das operações unitárias, expondo, assim, os aspectos básicos do processo.
II – O gás natural não sofre conversão química no sistema de combustão da Turbina a Gás.
III – O vapor que sai da Turbina a Vapor é submetido a uma operação unitária de transferência de calor.
IV – O processo de produção de energia em uma termelétrica é realizado em bateladas.
Estão corretas APENAS as afirmativas
