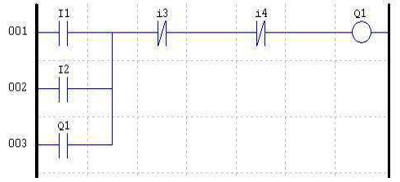

A figura a seguir representa um diagrama Ladder usado para a programação de um CLP com a finalidade de acionamento e desligamento de um sistema. Sobre este diagrama e sistema, analise as afirmativas:
I. Este Diagrama pode representar um sistema de acionamento de um pequeno motor com partidas e desligamentos executados através de duas botoeiras pulsantes.
II. I1 e I2 são contatos normalmente abertos que podem acionar o sistema, quando ativados.
III. i3 e i4 são contatos normalmente fechados que podem acionar o sistema, quando ativados.
IV. Q1 representa o dispositivo de saída e um contato de selamento.
V. O sistema poderá ser acionado somente se I1 e I2 forem ativados simultâneamente.
Assinale a alternativa correta.
