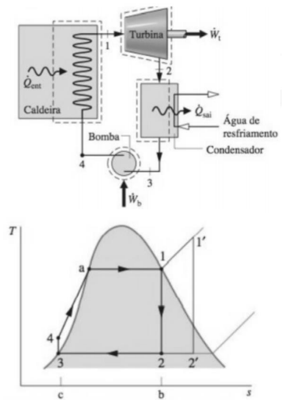

A figura a seguir ilustra o ciclo de Rankine ideal, no qual o fluido de trabalho passa através dos componentes do ciclo sem irreversibilidades e trocas de calor com a vizinhança.



Também é apresentado o diagrama Temperatura (T) - Entropia(s) do ciclo de Rankine ideal. Sobre os processos internamente reversíveis que o fluido de trabalho sofre, assinale a alternativa correta.
A
Processo 1-2: expansão isentrópica do fluido de trabalho através da turbina de vapor superaquecido no estado 1 até a pressão da caldeira.
B
Processo 1’-2’: expansão isentrópica do fluido de trabalho através da turbina de vapor saturado no estado 1’ até a pressão do condensador.
C
Processo 2-3: transferência de calor do fluido de trabalho à medida que ele escoa com variação de pressão através do condensador como líquido comprimido no estado 3.
D
Processo 3-4: compressão isentrópica na bomba até o estado 4 na região de líquido saturado.
E
Processo 4-1: transferência de calor para o fluido de trabalho à medida que escoa a pressão constante através da caldeira, completando o ciclo.
