Questão
2015
FGV
Companhia das Docas do Estado da Bahia
Analista Portuário - Engenheiro Mecânico (CODEBA)
VER HISTÓRICO DE RESPOSTAS
1728385559

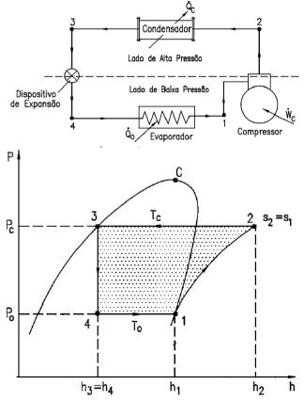

A figura a seguir apresenta o esquema básico de um sistema de refrigeração por compressão de vapor com seus principais componentes e o ciclo teórico construído sobre um diagrama de Mollier.


Sobre esse diagrama, analise as afirmativas a seguir:

I. O processo 1-2 é um processo isotérmico reversível.

II. O processo 2-3 é um processo de rejeição de calor do refrigerante para o meio de resfriamento à pressão constante.

III. O processo 3-4 é isentálpico e irreversível.
Assinale:
A
se somente a afirmativa I estiver correta.
B
se somente a afirmativa II estiver correta.
C
se somente a afirmativa III estiver correta.
D
se somente as afirmativas I e II estiverem corretas.
E
se somente as afirmativas II e III estiverem corretas.
