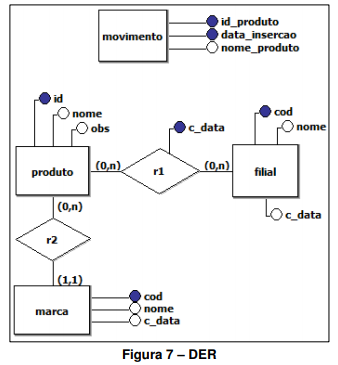

A questão baseia-se na Figura 7, que mostra um Diagrama EntidadeRelacionamento (DER), elaborado no brModelo 2.0. Sobre esse diagrama, considere os seguintes aspectos: (1) observa-se que a entidade "movimento" encontra-se, intencionalmente, isolada das demais; (2) os campos "id", "cod" e "id_produto" serão numéricos do tipo inteiro, enquanto os campos "c_data" e "data_insercao" são do tipo data, e os demais do tipo alfanumérico. Posteriormente, utilizando-se a modelagem da Figura 7, criaram-se todas as tabelas nos bancos de dados MySQL 5 e Oracle 11g, segundo os conceitos do modelo relacional, respeitando-se, rigorosamente, os nomes, atributos, relacionamentos, cardinalidades, restrições, e demais conceitos da modelagem Entidade-Relacionamento. As tabelas foram criadas no esquema "detran".

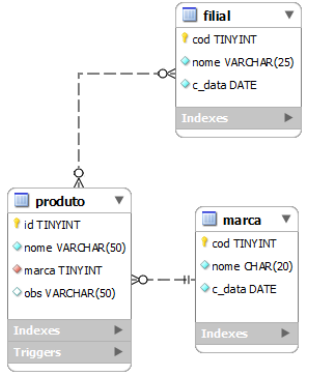

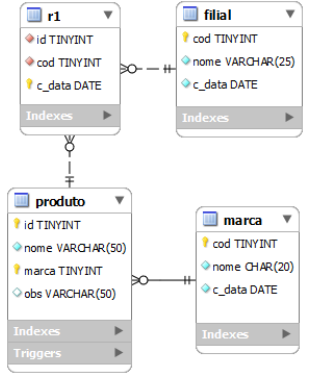

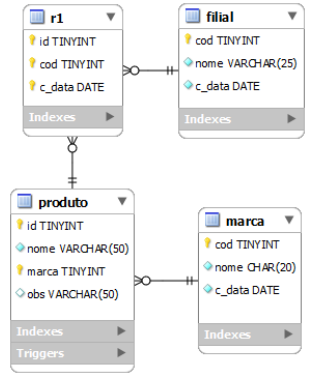

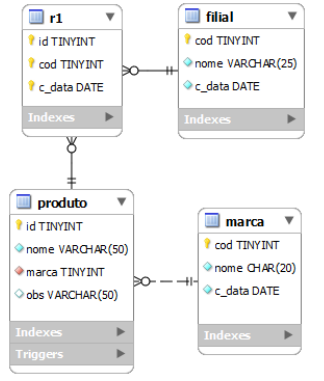

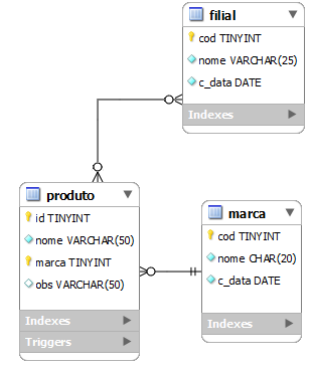

A partir do DER, da Figura 7, é possível elaborar um diagrama equivalente no MySQL 5, no qual não será representada a entidade "movimento". Nesse sentido, assinale, dentre as alternativas a seguir, a modelagem realizada no MySQL 5 que melhor corresponde ao DER da Figura 7.
