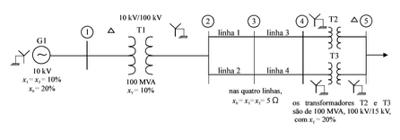

A figura acima mostra o diagrama unifilar de um sistema de potência com cinco barras, que contém os tipos de ligação dos transformadores e do gerador, bem como os dados de cada equipamento. O diagrama é utilizado com a finalidade de análise de faltas no sistema. Considere que as reatâncias de seqüência positiva e negativa do gerador sejam iguais. No caso dos demais equipamentos, para cada um deles, as reatâncias de seqüência positiva, negativa e zero são iguais. O sistema funciona com tensão nominal em todas as barras e as correntes de carga são desprezíveis, comparadas às correntes de defeito. Todos os equipamentos são representados somente por suas reatâncias, para efeito de construção dos diagramas de impedância

A partir das informações do sistema mostrado acima, julgue o item que se segue, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

A maior intensidade de corrente de curto-circuito na barra indicada por  ocorre para o tipo de falta fase-terra.
