Questão
2004
CESPE (CEBRASPE)
Petróleo Brasileiro (PETROBRAS)
Técnico de Projeto Construção e Montagem Eletrônica (PETROBRAS)
VER HISTÓRICO DE RESPOSTAS
4001232229

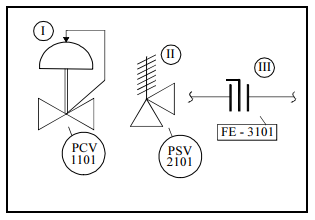

Na indústria petrolífera, símbolos e siglas de instrumentos e válvulas estabelecidos pela Instrumentation Society of America (ISA) são normalmente utilizados na elaboração de fluxogramas de processos. Acerca desses símbolos e siglas, e tendo por referência a figura mostrada acima, é correto afirmar que o símbolo indicado por

II representa uma válvula de agulha.
C
Certo.
E
Errado.
