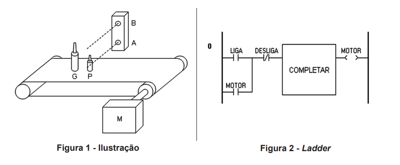

As figuras abaixo ilustram a operação de uma esteira acionada pelo motor M, que transporta garrafas de dois tamanhos (P e G), que sensibilizam dois sensores ópticos (A e B). O processo tem início quando a botoeira L é acionada e é interrompido pela botoeira D. A seleção do tipo de garrafa é feita a partir de uma chave seletora de duas posições (P e G). Assim, caso sejam selecionadas garrafas grandes G, a esteira deverá parar se uma garrafa de tamanho pequeno P for detectada. Após a retirada manual da garrafa indesejada, o operador deverá religar o sistema em L. Considere que os sensores A e B serão acionados ao mesmo tempo sempre que passar uma garrafa do tipo grande G.

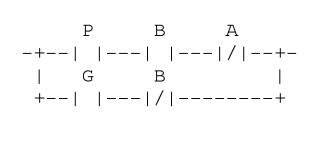

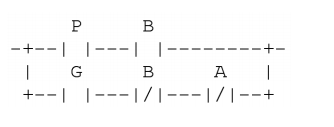

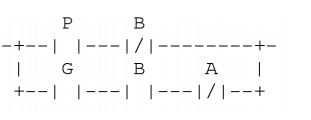

A partir do que foi exposto, o programa da Figura 2 deve ser completado com o gráfico:
