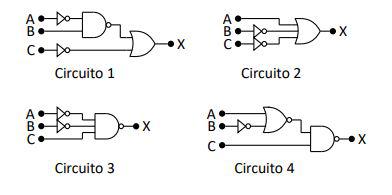

Abaixo é mostrado o diagrama esquemático de um circuito com portas lógicas.
Todos os circuitos abaixo são funcionalmente equivalentes ao circuito acima, EXCETO:
Questão
2023
FUMARC
Assembleia Legislativa do Estado de Minas Gerais
Técnico de Edificações (ALMG)
VER HISTÓRICO DE RESPOSTAS
e-mostrado-diagrama2293ee83ec
A
circuito 1.
B
circuito 2.
C
circuito 3.
D
circuito 4.
