Em desenho técnico, as representações devem ser simples, claras e práticas de modo a evidenciar o maior número possível de informações.

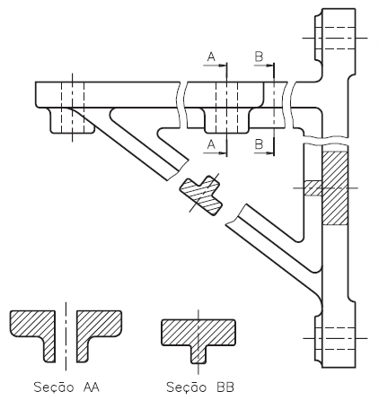

A peça abaixo apresenta diversos elementos que colaboram para uma leitura técnica da peça a partir de uma vista.



(FERREIRA, J.; SILVA, R. M.. Leitura e interpretação de desenho técnico mecânico. São Paulo: Editora Globo, 2000. p. 171)

A peça acima está representada através da sua vista
A
superior (vista que melhor indica a peça), apresentando quatro furos representados pelas linhas tracejadas e um furo em corte representado pela área hachurada do lado direito do desenho. Os centros dos furos estão representados pelas linhas traço e ponto. Neste desenho, está representado um encurtamento na parte inclinada e duas seções rebatidas fora da vista: Seção AA e Seção BB.

B
lateral, apresentando quatro furos representados pelas linhas tracejadas. Os centros dos furos estão representados pelas linhas traço e ponto. Neste desenho, estão representados dois encurtamentos e três seções. Duas seções estão indicadas na vista frontal e são representadas fora da vista: Seção AA e Seção BB. Uma seção está rebatida dentro da vista interrompida pelo encurtamento da parte inclinada.

C
frontal, apresentando quatro furos representados pelas linhas tracejadas. Os centros dos furos estão representados pelas linhas traço e ponto. Neste desenho, estão representados quatro encurtamentos e quatro seções. Duas seções estão indicadas na vista frontal e são representadas fora da vista: Seção AA e Seção BB. Uma seção está rebatida dentro da vista e outra, no encurtamento da parte inclinada.

D
frontal, apresentando cinco furos: quatro representados pelas linhas tracejadas e um representado em corte do lado direito da peça. Os centros dos furos estão representados pelas linhas traço e ponto. Neste desenho, estão representados dois encurtamentos e três seções. Duas seções estão indicadas na vista frontal e são representadas fora da vista: Seção AA e Seção BB. Uma seção está rebatida dentro da vista interrompida pelo encurtamento da parte inclinada.
