Questão
2008
VUNESP
Fundação de Amparo à Pesquisa do Estado de São Paulo
Oficial de Manutenção (FAPESP)
VER HISTÓRICO DE RESPOSTAS
desenho-representa4794803b2a

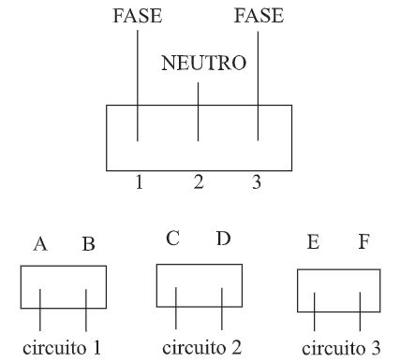

O desenho representa um quadro de distribuição elétrica. O projeto de instalação exige que o circuito 1 tenha tensão 220 V, e os circuitos 2 e 3 tenham tensão 110. As ligações dos fios deverão ser realizadas da seguinte forma:


A
1 em A e 2 em B; 1 em C e 2 em D; 2 em E e 3 em F.
B
1 em A e 3 em B; 1 em C e 2 em D; 2 em E e 3 em F.
C
1 em A e 3 em B; 2 em C e 1 em D; 1 em E e 3 em F.
D
1 em A e 2 em B; 2 em C e 3 em D; 1 em E e 2 em F.
E
1 em A e 3 em B; 1 em C e 3 em D; 2 em E e 3 em F.
