Questão
2014
COPEVE (UFAL)
Companhia de Saneamento de Alagoas
Técnico Industrial - Eletrotécnica (Casal)
VER HISTÓRICO DE RESPOSTAS
1500674964

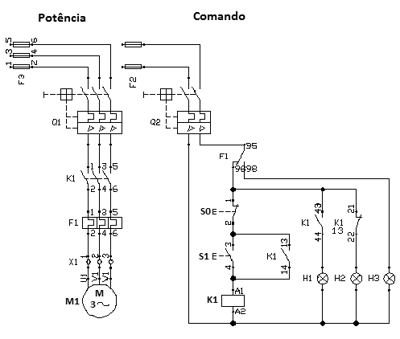

Os circuitos na figura abaixo mostram uma possível configuração para o acionamento de um motor elétrico de indução trifásico.



Com base na análise do funcionamento destes circuitos, verifica-se que
A
o dispositivo Q1 é um relé térmico cuja função é proteger o motor contra correntes de curto-circuito e sobrecarga.
B
o contato de selo 13-14 mantém o motor em funcionamento após o operador retirar o dedo da botoeira S1.
C
são circuitos de comando e de potência para uma partida com reversão e que possuem o recurso de sinalização.
D
as botoeiras S0 e S1 são usadas para mudar o sentido de rotação do motor.
E
a sinalização H3 indica que o sistema está energizado e o motor está funcionando.
