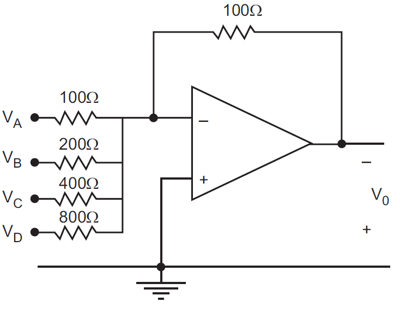

O circuito da figura acima mostra um amplificador operacional ideal montado numa configuração experimental para operar como um conversor Digital–Analógico (D/A). As tensões VA, VB, VC e VD podem assumir tensões 0V (nível lógico 0) ou 16V (nível lógico 1). A tensão VA corresponde ao bit mais significativo. Se a sequência de bits na entrada for 0110, a tensão de saída Vo, em volts, será
