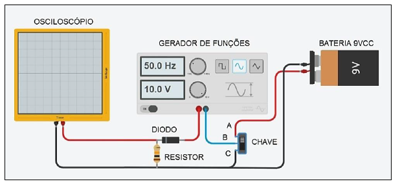

“O circuito foi montado em uma bancada de uma oficina de manutenção, onde um gerador de sinais, ligado na opção de onda senoidal, gerando valor de tensão de pico a pico (Vpp = 10 V) junto com uma bateria de 9 V de corrente contínua alimentam um circuito composto de um diodo retificador de silício de uso comum, um resistor de 10 KOhms e uma chave comutadora de três terminais (A, B e C), cujas saídas do circuito (terminais do resistor) são ligadas em um osciloscópio.”

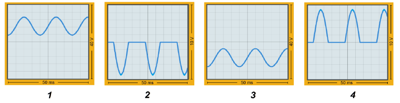

As imagens do osciloscópio, quando o circuito estiver alimentado com a chave comutadora na posição A-B e, depois, na posição BC, são, respectivamente:
(Considere a queda de tensão típica do diodo retificador de silício.)
