Questão
2009
FAUEL
Prefeitura Municipal de Maringá (PR)
Engenheiro Químico (Pref Maringá/PR)
VER HISTÓRICO DE RESPOSTAS
4000272081
Os ciclos de refrigeração, isto é, ciclos termodinâmicos de fluidos refrigerantes em equipamentos frigoríficos por compressão de vapor, são adequadamente representados em diagramas P x h (pressão-entalpia, diagrama de Mollier). A Figura abaixo traz a representação esquemática do ciclo ideal de refrigeração por compressão de vapor no diagrama de Mollier

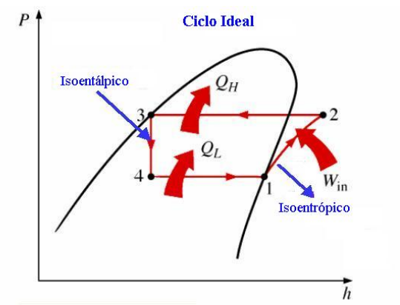

Ciclo de compressão de vapor ideal no diagrama de Mollier

Qual alternativa que explica cada um dos processos de 1 a 4 desse ciclo?
A
1 - compressão de vapor, isto é, a vizinhança realiza trabalho sobre o vapor, transfere potência a ele; 2 - a condensação do vapor, que ocorre no condensador (o trocador de calor à direita, na figura acima); 3 - a expansão do líquido após o condensador, que ocorre na válvula termostática ou em um tubo capilar; 4 - a evaporação do líquido no evaporador.
B
 1 - compressão de vapor, isto é, um compressor realiza trabalho sobre o vapor, transfere potência a ele; 2 - a condensação do vapor, que ocorre no condensador (o trocador de calor à direita, na figura acima); 3 - a expansão do líquido após o condensador, que ocorre no compressor termostática ou em um tubo capilar; 4 - a evaporação do líquido no evaporador.
C
1 - compressão de vapor, isto é, a vizinhança realiza trabalho sobre o vapor, transfere potência a ele; 2 - a condensação do vapor, que ocorre no condensador (o trocador de calor à direita, na figura acima); 3 - a expansão do líquido após o condensador, que ocorre na válvula termostática ou em um tubo capilar; 4 - a condensação do líquido no evaporador.
D
 1 - compressão de vapor, isto é, um compressor realiza trabalho sobre o vapor, transfere potência a ele; 2 - a condensação do vapor, que ocorre no condensador (o trocador de calor à direita, na figura acima); 3 - a expansão do líquido após o condensador, que ocorre na válvula termostática ou em um tubo capilar; 4 - a evaporação do líquido no evaporador.
