Questão
2010
CESGRANRIO
Petróleo Brasileiro (PETROBRAS)
Técnico(a) de Manutenção Júnior - Eletrônica (PETROBRAS)
2010
CESGRANRIO
Petróleo Brasileiro (PETROBRAS)
Técnico(a) de Manutenção Júnior - Instrumentação (PETROBRAS)
2010
CESGRANRIO
Petróleo Brasileiro (PETROBRAS)
Técnico(a) de Projetos, Construção e Montagem Júnior - Elétrica (PETROBRAS)
2010
CESGRANRIO
Petróleo Brasileiro (PETROBRAS)
Técnico de Projetos, Construção e Montagem - Instrumentação (PETROBRAS)
VER HISTÓRICO DE RESPOSTAS
apresenta-separador99bfe04e3f

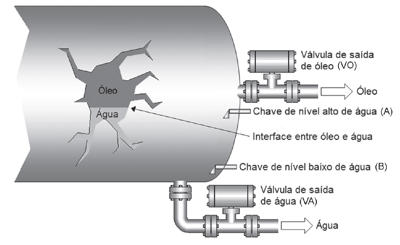

A figura acima apresenta um separador atmosférico de óleo e água, com duas válvulas (on/off) normalmente fechadas e duas chaves de nível (on/off) normalmente abertas. Caso o nível de água atinja a chave de nível alto de água, a válvula de saída de água deverá se abrir e a válvula de saída de óleo, fechar-se. Por outro lado, caso o nível de água esteja inferior à chave de nível baixo de água, a válvula de saída de água deverá se fechar e a válvula de saída de óleo, abrir-se. Qual programa, em lista de instruções, corresponde a este sistema?
A
LOAD A
OR B
ANDNOT VA
OUT VA
LOAD B
OR VO
ANDNOT A
OUT VO
B
LOAD B
OR VO
ANDNOT A
OUT VO
C
LOAD VA
OR B
ANDNOT B
OUT VA
D
LOAD A
OR VA
AND B
OUT VA
LOAD NOT B
OR VO
ANDNOT A
OUT VO
E
LOAD A
ANDNOT VA
OUT VA
LOAD B
ANDNOT VO
OUT VO
