Questão
2009
CESGRANRIO
Termomacaé
Engenheiro de Termoeléctrica Júnior (TERMOMACAÉ RJ)
2009
CESGRANRIO
Usinas Termelétricas do Ceará
Engenheiro de Termelétrica Júnior Eletrônica (TERMOCEARÁ)
VER HISTÓRICO DE RESPOSTAS
731751863

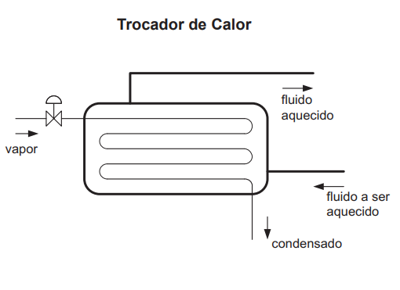

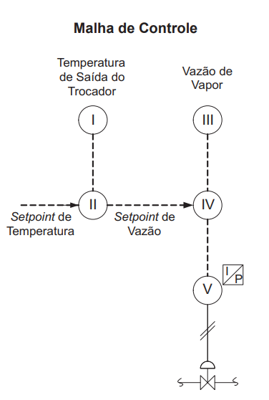

A figura acima apresenta o diagrama de um trocador de calor e sua correspondente malha de controle de temperatura. A associação correta entre os números dos instrumentos indicados na malha de controle e as letras da lista de identificação funcional, segundo a Norma ISA S 5.1, é:
A
I - P, III- R, IV - Q, V - S
B
I - P, III- S, IV - R, V - Q
C
I - S, II - R, III - P, V - Q
D
II- P, III- Q, IV - R, V - S
E
II- Q, III- P, IV - R, V - S
