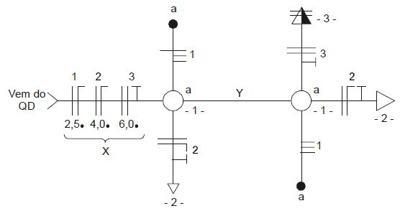

"O diagrama unifilar representa um trecho de uma instalação elétrica contendo um circuito de comando de duas lâmpadas incandescentes em paralelo controladas por dois interruptores paralelos instalados em locais distintos do ambiente, um circuito de duas tomadas de 127 V instaladas em pontos distintos do mesmo ambiente e um circuito de uma tomada de 220 V."

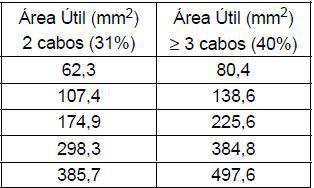

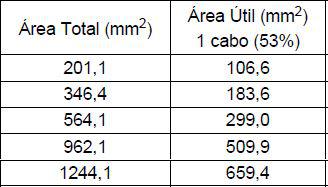

Tabela I − Especificações de Eletrodutos
Tabela II − Especificações de Condutores
Considerando que o eletroduto X possui apenas os condutores indicados no diagrama unifilar, ele deve ter diâmetro mínimo de
