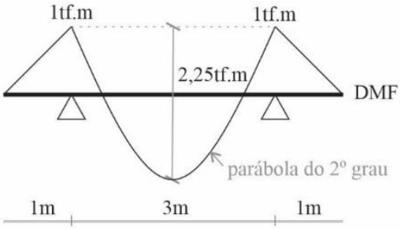

De acordo com o diagrama de momento fletor de uma viga biapoiada apresentada na figura a seguir, identifique qual alternativa corresponde ao seu respectivo diagrama de esforço cortante.
Questão
2023
AVANÇASP
Serviço Autônomo de Água e Esgotos de Amparo (SP)
Engenharia Civil (SAAE Amparo/SP)
VER HISTÓRICO DE RESPOSTAS
acordo-com-diagrama276f6ac562

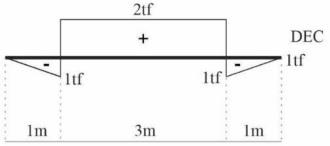

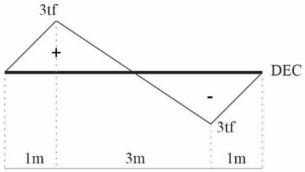

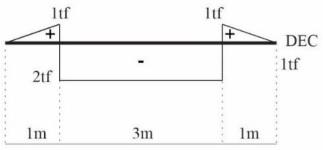

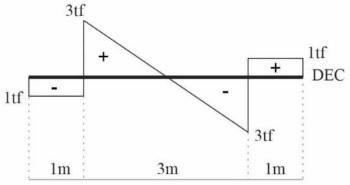

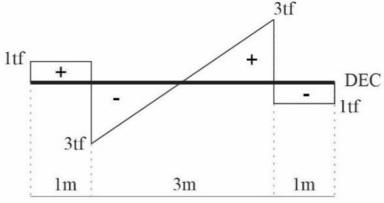

A
B
C
D
E
