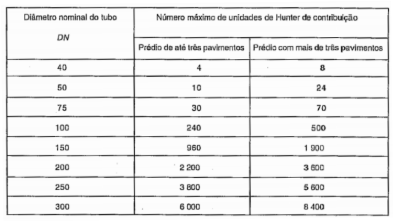

Observe a seguinte tabela apresentada pela norma ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário – Projeto e execução ) para dimensionamento de tubos de queda:
Considere um prédio com 10 pavimentos no qual um tubo de queda receberá a contribuição de 10 banheiros, sendo que cada banheiro possui uma bacia sanitária, um chuveiro e um lavatório.
Os números de unidades Hunter de contribuição dos aparelhos sanitários são os seguintes:
- bacia sanitária = 6
- chuveiro = 2
- lavatório = 1
O diâmetro nominal do tubo de queda, em mm, para receber a contribuição desses 10 banheiros é DN:
