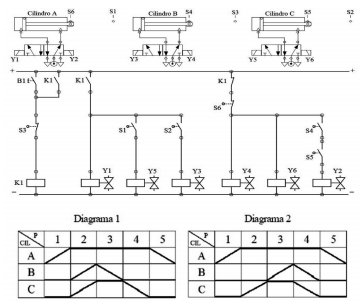

Considere o circuito eletropneumático e os diagramas trajeto-passo, apresentados nas figuras a seguir.



No que diz respeito ao método utilizado para desenvolver o circuito elétrico de comando e ao diagrama trajeto-passo que representa a sequência de movimentos dos atuadores pneumáticos, é correto afirmar que foi:
A
utilizado o método da minimização de contatos (método cascata) e o diagrama 1 representa a sequência de movimentos dos atuadores pneumáticos.
B
utilizado o método da maximização de contatos (método passo a passo) e o diagrama 2 representa a sequência de movimentos dos atuadores.
C
desenvolvido através do método intuitivo e o diagrama 1 representa a sequência de movimentos dos cilindros pneumáticos.
D
elaborado utilizando o método da minimização de contatos (método cascata) e o diagrama 2 representa a sequência de movimentos dos atuadores.
E
projetado utilizando o método da maximização de contatos (método passo a passo) e o diagrama 1 representa a sequência de movimentos dos atuadores.
