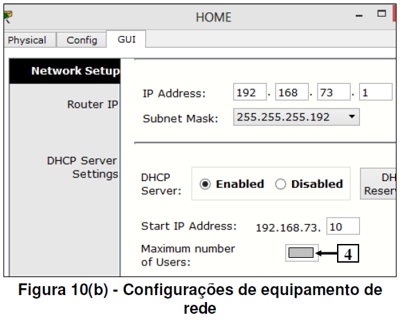

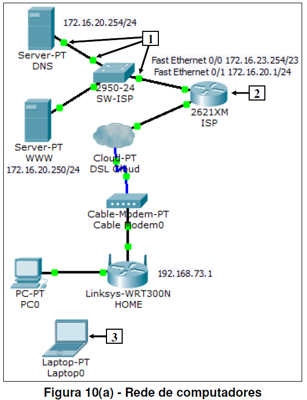

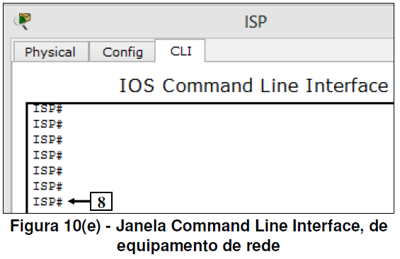

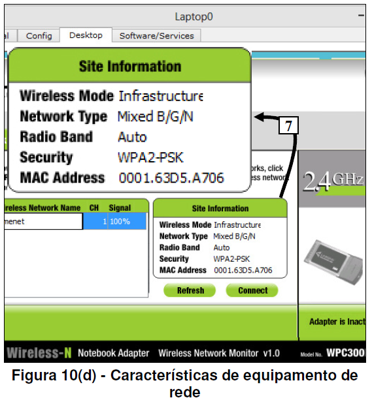

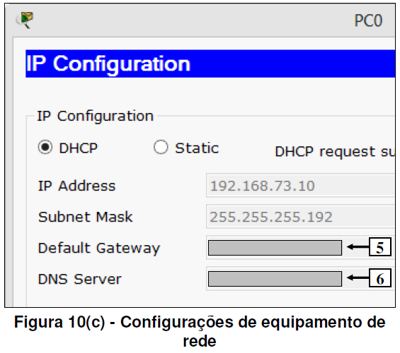

Cisco Packet Tracer 6.0. A Figura 10(a) mostra, intencionalmente, apenas parte da janela principal do Cisco Packet Tracer 6.0, na qual se observam, esquematicamente, uma rede de computadores e diversos de seus equipamentos. Próximo de alguns desses equipamentos, especificou-se o IP correspondente. Por exemplo: (1) o servidor DNS tem o IP 172.16.20.254/24; (2) o IP do servidor WWW é 172.16.20.250/24; e (3) o roteador ISP tem as portas Fast Ethernet 0/0 e Fast Ethernet 0/1, respectivamente, com os IP 172.16.23.254/23 e 172.16.20.1/24 . Todas as "bolinhas" dessa Figura, como, por exemplo as apontadas pela seta nº 1, estão na cor verde. As Figuras 10(b), 10(c), 10(d) e 10(e) foram ativadas a partir da Figura 10(a). As Figuras 10(b), 10(c), 10(d) e 10(e) mostram, apenas, parte das janelas de configuração de equipamentos de rede, da Figura 10(a). Na Figura 10(b) e 10(c), inseriram-se, intencionalmente, nos locais apontados pelas setas nº 4, 5 e 6, retângulos, de modo a ocultar qualquer texto ou inscrição existente nesses locais. Na Figura 10(d), a seta nº 7 aponta para um quadro, chamado "Site Information", que foi ampliado apenas para facilitar a visualização e a resolução da questão.
