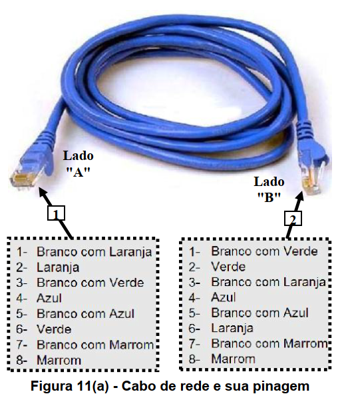

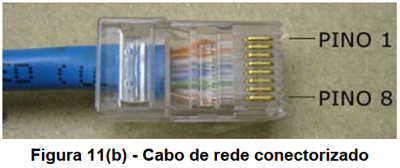

A Figura 11(a) mostra um cabo de rede par trançado categoria 5e (UTP Cat 5e) e, logo abaixo dele, o detalhamento da ordem de inserção dos fios metálicos nos pinos de 1 a 8, do conector RJ 45, dos lados "A" e "B". A Figura 11(b) mostra os fios metálicos de um cabo de rede UTP Cat 5e, inseridos em um conector RJ 45, macho.
A Figura 11(a) mostra um cabo de rede par trançado categoria 5e (UTP Cat 5e), que tem, em cada um de seus lados ("A" e "B"), um conector RJ 45, macho. Os fios metálicos, do cabo par trançado, foram fixados nos conectores RJ 45, conforme apontado pelas setas nº 1 e 2. Por exemplo, no conector do lado "A", inseriu-se nos pinos 1, 2 e 3, do RJ-45, respectivamente, os fios metálicos de cores "Branco com Laranja", "Laranja" e "Branco com Verde". Já no conector do lado "B", apontado pela seta nº 2, inseriu-se nos pinos 1, 2 e 3, do RJ-45, respectivamente, os fios metálicos de cores "Branco com Verde", "Verde" e "Branco com Laranja". Nesse caso, pode-se afirmar que o cabo de rede, mostrado na Figura 11(a), é do tipo:
