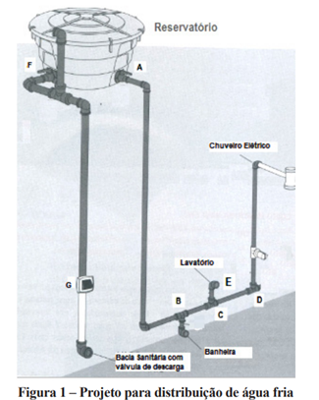

A figura 1 apresenta um esquema de distribuição de água fria de uma edificação. O trecho A - B deve permitir a passagem de água suficiente para alimentar uma banheira, um lavatório e um chuveiro elétrico e o trecho F-G alimenta exclusivamente uma bacia sanitária com válvula de descarga e o trecho C-E alimenta um lavatório.
Fonte: https://blog.telhanorte.com.br/ como-fazer-hidraulica-banheiro/.
Fonte: IFSP, 2023.
Fonte: Botelho, M. H.C.; Ribeiro, G. A. Instalações hidráulicas prediais: Usando Tubos de PVC e PPR. 3ª edição –São Paulo: Blucher, 2010.

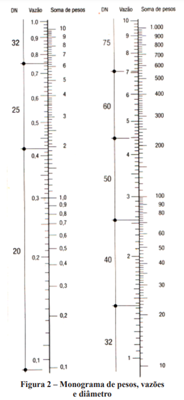

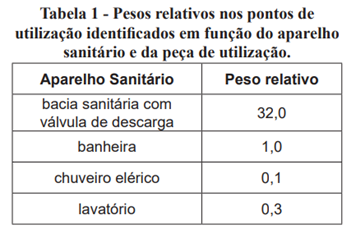

Com auxílio das informações contidas na tabela 1 e da Figura 2, analise as afirmações a seguir:
I. O diâmetro da tubulação no trecho A-B deve ser igual a 25 mm.
II. O diâmetro da tubulação no trecho F-G deve ser igual à 50 mm.
III. O diâmetro da tubulação no trecho C-E deve ser igual a 20 mm.
A respeito ao dimensionamento da tubulação feito, assinale a alternativa com apenas afirmação(ões) correta(s):
